УФ камера Ofil DayCor Ranger

Ультрафиолетовая камера DayCor Ranger предназначена для детектирования коронных разрядов и электрической дуги при инспекции ЛЭП и электрических сетей с автотранспорта.

Автомобильная система детектирования коронных разрядов и электрической дуги

  • Ofil DayCor RANGER
  • Поставляется в минимальные сроки

Автомобильная система обнаружения коронных разрядов и электрической дуги

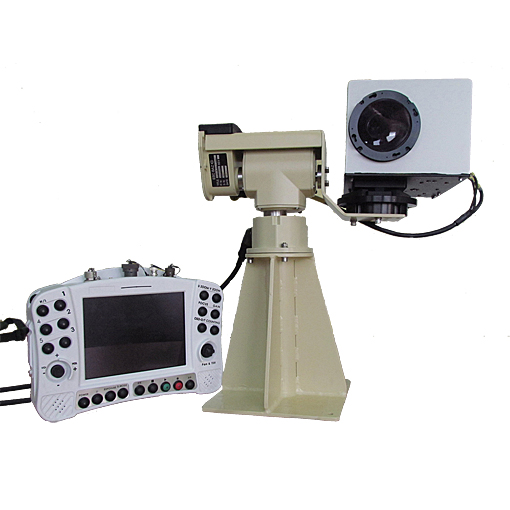

DayCor Ranger – это мобильная система детектирования коронных разрядов, установленная на опорно-поворотном устройстве на транспортном средстве. Система Ranger, реализуя уникальные возможности технологии DayCor в сочетании с такими дополнительными высококлассными сенсорами, как ИК (инфракрасные) камеры и камеры высокого разрешения, и надежным, полнофункциональным опорно-поворотным устройством, обладает целым рядом достоинств.

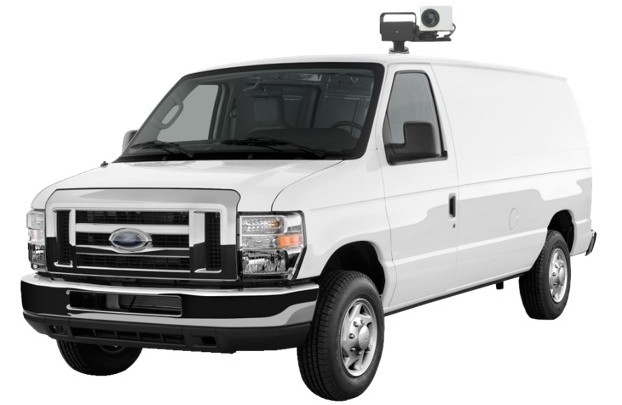

Ofil Ranger

Стабилизированное крепление камеры обеспечивает получение стабильных и четких видеоклипов обследуемой области вместе с данными GPS и индикацией степени опасности коронных разрядов. Ranger – это одна из наиболее надежных систем обследования, которая позволяет получать точное отображение мест коронных разрядов и источников излучения. Управление работой системы осуществляется дистанционно из кабины транспортного средства, используя джойстик с предустановленными позициями и присоединенный ноутбук для управления всеми камерами.

Высокая УФ-чувствительность 3x10-18 Вт/см2 в сочетании с быстрым оптическим масштабированием и автофокусом обеспечивает надежное обнаружение и захват на большой дальности излучения короны и движущихся объектов без размытия получаемого изображения.
DayCor® RANGER может иметь в своем составе как УФ-, так и тепловизионную камеры.  Быстрая и простая установка УФ-системы может производиться практически на любые транспортные средства.

Особенности

  • Быстрое оптическое 25х масштабирование видимого канала
  • Автофокус в УФ и видимом каналах
  • Блок ручного управления с дисплеем
  • Цифровой записи и хранения видео
  • ЖК-дисплей 8,4" высокого разрешения
  • УФ-счетчик событий
  • Многоязычная программа для создания профессиональных отчетов
  • Аксессуары: приёмоиндикатор системы спутниковой навигации, регистратор
  • Видео с аудио комментариями и данными GPS
  • Высокая чувствительность обнаружения коронных разрядов

Преимущества

  • Идеально подходит для инспекции длинных линий электропередач с большого расстояния, что обеспечивает безопасность полёта.
  • Непрерывная запись результатов с последующим воспроизведением.
  • Мульти система диагностики с ИК и УФ камерами упрощает процедуру контроля и уменьшает экономические затраты на рабочую силу.

ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ К УФ СИГНАЛАМ

Абсолютная слепота к солнечному излучению, обнаружение разрядов, как минимум, 1 пК с расстояния 10 м и минимальное детектируемое напряжение радиопомех 7.7 дБμВ (RIV) при 1 МГц на 10 м позволяют системе Ranger воспринимать едва заметные коронные разряды и ясно их отображать. Счетчик событий коронных разрядов, реализованный на базе специального алгоритма, позволяет оценить степень серьезности обнаруженных коронных разрядов.

ПРОЧНАЯ И СТАБИЛИЗИРОВАННАЯ СИСТЕМА

Амортизаторы ударов защищают узел формирования изображений и обеспечивают его безопасность при внедорожной эксплуатации. Система Ranger выполнена из композитных материалов и является очень прочной даже при небольшой массе, она безотказно работает в ветреных условиях и обеспечивает исключительно высокую точность позиционирования.

УДОБСТВО РАБОТЫ

Управление работой системы Ranger осуществляется из кабины транспортного средства с помощью джойстика и путем нажатия клавиш слептопа, что применимо ко всем имеющимся сенсорам. Активные функции отображаются на экране. Переключение функций происходит плавно и быстро.

ЗАПИСЬ И СОХРАНЕНИЕ ВИДЕО

Система Ranger записывает видео высокого разрешения, совместимые со стандартами NTSC/PAL, с данными GPS, датой и временем, аудио комментариями и счетом событий коронных разрядов. Она легко адаптируется к большинству типов и размеров транспортных средств. Поставляется с комплектом для монтажа и подробными инструкциями.

МУЛЬТИСЕНСОРНЫЙ СОВМЕСТНЫЙ КОНТРОЛЬ

Система Ranger позволяет встраивать дополнительную камеру. Предлагаемые ИК камеры и камеры высокого разрешения, либо выбираемые заказчиком, монтируются на крыше автомобиля и управляются дистанционно из кабины автомобиля. Комплексное обследование при сочетании УФ, ИК, видео и др. оптимизирует работу и обеспечивает получение полного представления об обследуемом объекте.

ВЫСОКАЯ СКОРОСТЬ ОБСЛЕДОВАНИЯ

Система DayCor Ranger безупречно работает при скорости вплоть до 100 км/час, позволяя обследовать находящиеся под напряжением воздушные линии и установки высокого и среднего напряжения.

Возникли вопросы по товару?

Данил Рейнгардт

Здравствуйте! Меня зовут Данил Рейнгардт. Я Директор представительства компании ПЕРГАМ в Республике Казахстан.

Готов ответить на все ваши вопросы по товару «УФ камера Ofil DayCor Ranger». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

биспектральная камера (УФ – видимый свет)

Мин. детектируемый разряд

1 пК при 10 м (испытано и сертифицировано RWE: IEC 60270:2000)

Мин. детектируемое напряжение радиопомех

7.7 дБμВ (RIV) при 1 МГц на10 м (испытано и сертифицировано RWE: NEMA107-1987)

Мин. чувствительность к УФ

1.5 x 10-18 ватт/см2

Поле зрения (по горизонтали х по вертикали)

5° x 3.75°

Фокус

От 3 м до бесконечности

Точность наложения УФ/видимого изображения

Девиация < 1 миллирадиана

Быстрое масштабирование видео

18 оптическое и 4 цифровое, достигается в пределах 1 секунды

Масштабирование УФ

х2 и х4

Размеры

Длина 25 см х ширина 18 см х высота 14.5 см

опорно-поворотное устройство

Стабилизация

Амортизаторы ударов

Разъем интерфейса

В соответствии со стандартом MIL-C-26482

Потребляемая мощность

<15 ватт (номинальная)

Ввод питания

9-14 В постоянного тока или 110/220 В переменного тока

Предустановленное положение

Множество программируемых положений

Рабочие углы

Панорамирование: 360° непрерывно (с опцией токосъемного кольца) | наклон: от -90° до +30°

Скорость [°/с]

Панорамирование: от 0.012°/с до 90° | наклон: 50°/с

Степень защиты

IP67

Порт связи

RS232

портативный блок управления и отображения

Дисплей

Цветной ЖК-дисплей 8.4 дюйма высокого разрешения

Разрешение

800 х 600 SVGA

Органы управления

Джойстик, клавиатура

Регулируемые устройства

УФ камера, опорно-поворотное устройство, регистратор

Аудио интерфейс

Внутренний микрофон и громкоговоритель

Размеры

Длина 7.6 см х ширина 31.7 см х высота 22.6 см

ик камера (адаптируется к требованиям заказчиков)

Поле зрения

12° х 9°

ИК разрешение

640 x 480 пикселей

Спектральный диапазон

7.5-14 мкм

Разрешение по температуре

Менее 0.04 К при 30°С

Погрешность

±2°С или ±2%

Температурный диапазон

От -40°С до 1200°С, дополнительно >2000°С

видеокамера (адаптируется к требованиям заказчиков)

Датчик изображения (видеосенсор)

Типа 1/2.8 CMOS (КМОП)

Качество изображения

2.38 мегапикселя

Оптическое масштабирование

30х

Цифровое масштабирование

12x (360x с оптическим масштабированием)

Угол наблюдения

От 63.7° ("широкий") до 2.3° ("теле")

дополнительное оборудование

Программа CoronaWise – Corona Management, объективы с широким полем зрения, ИК камера (по предпочтению заказчика).
